Haz del sistema


Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Descripción del Producto

Descripción general

El haz del sistema es un sistema de apoyo de alta capacidad con una carga axial nominal segura de aproximadamente 60 toneladas. Este sistema modular ultra versátil, que consiste en una amplia gama de componentes principales y auxiliares, es altamente capaz de proporcionar una solución confiable y rentable para el apoyo de servicio medio a pesado.

Dimensions

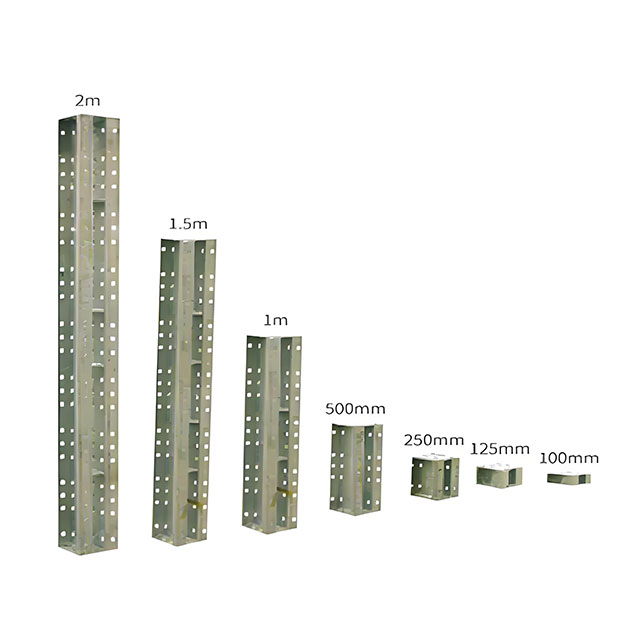

1. Viga del sistema 30

producto-AED01

Código	Descripción		Peso
DSB3001	4.9 en	Viga de 125 mm	17.6 IB	8 kg
DSB3002	9.8 en	Haz de 250 mm	24.3IB	11 kg
DSB3003	19.7 pulgadas	Viga de 500 mm	37.5IB	17 kg
DSB3004	39.4 en	Haz 1000 mm	66.1 IB	30 kg
DSB3005	59.1 en	Haz 1500 mm	92.6IB	42 kg
DSB3006	78.7 en	Beam 2000 mm	121.3IB	55 kg

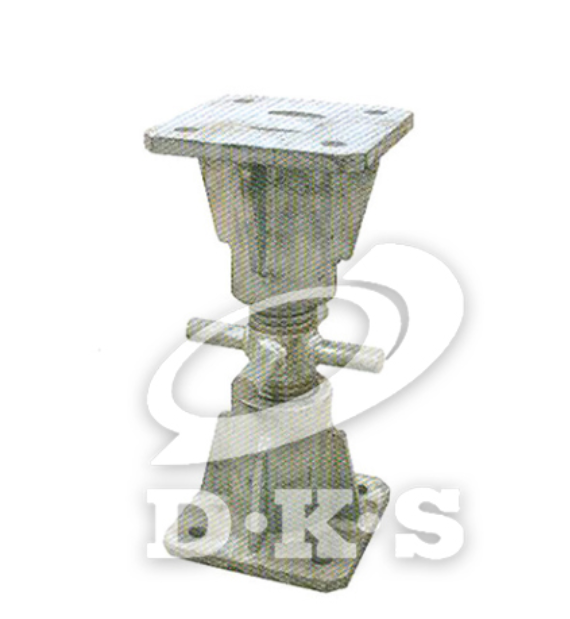

2. Sistema 30 Especificación de gato de tornillo

producto-AED02

Código	DSB 3007
Descripción	Jack
Peso	25 kg	55.1 IB
Ajuste	400-610 mm	15.7-24.0in
Base	190 × 190 mm	5.7-7.5in

3. Beam del sistema 60

producto-AED03

Código	Descripción		Peso
DSB6001	3.9 en	Viga de 100 mm	39.7IB	18 kg
DSB6002	4.9 en	Viga de 125 mm	41.9ib	19 kg
DSB6003	9.8 en	Haz de 250 mm	50.7IB	23 kg
DSB6004	19.7 en	Viga de 500 mm	72.8ib	33 kg
DSB6005	39.4 en	Haz 1000 mm	119.0 IB	54 kg
DSB6006	59.1 en	Haz 1500 mm	167.6 IB	76 kg
DSB6007	78.7 en	Beam 2000 mm	211.6 IB	96 kg

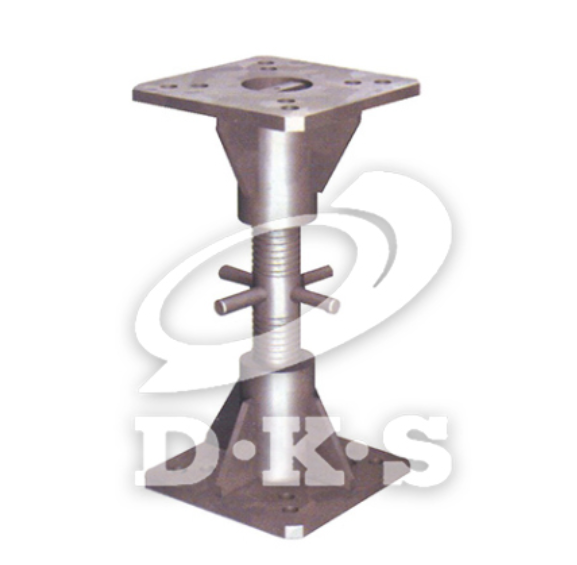

4. Especificación de gato de tornillo de 60 system 60

producto-AED04

Código	DSB 3008
Descripción	Jack
Peso	32 kg	70.5 IB
Ajuste	400-610 mm	15.7-24.0in
Base	250 × 250 mm	9.8x9.8in

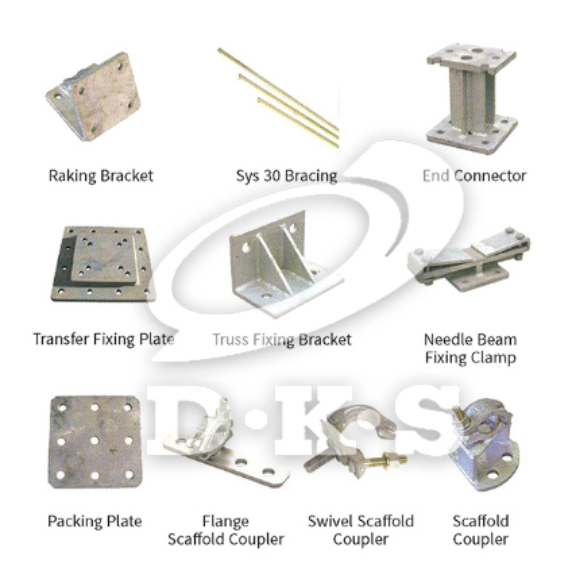

5. Accesorios

producto-AED05

Código	Descripción
DSB3008	Soporte
DSB3009	Conector final
DSB3010	Placa de embalaje
DSB3011	Acoplador de andamio giratorio
DSB3012	Andamio del mié acoplador
DSB3013	Acoplador de andamio de brida
DSB3014	Placa de fijación de transferencia
DSB3015	Soporte de fijación de truss
DSB3016	Abrazadera de fijación del rayo de aguja
DSB3017	SYS 30 Arreglos
